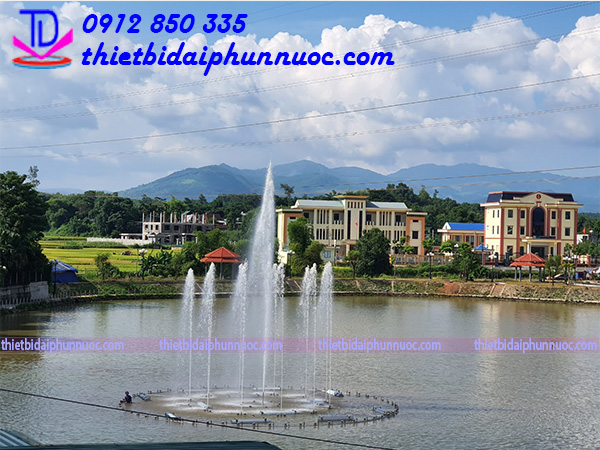

Đài phun nước phao nổi hình tròn lắp tại thị trấn Vụ Bản - Lạc Sơn

Đài phun nước phao nổi hình tròn lắp tại thị trấn Vụ Bản 7

Mục lục

1 Mô tả đài phun nước phao nổi
2 Quy trình thiết kế đài phun nước phao nổi hình tròn
3 Quy trình thi công đài phun nước phao nổi hình tròn

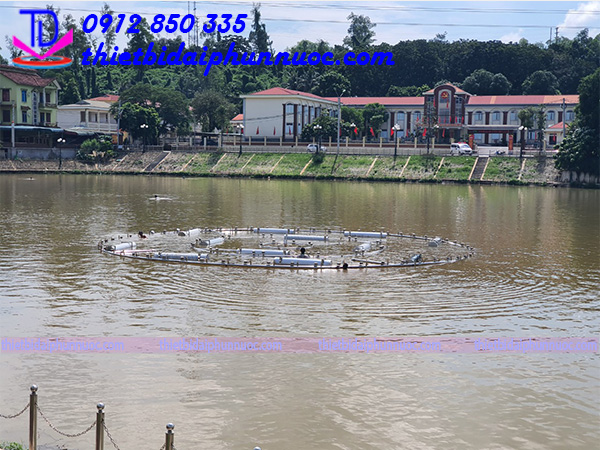

Đài phun nước phao nổi hình tròn lắp tại thị trấn Vụ Bản – Lạc Sơn – Hòa Bình. Thiết kế thi công bởi công ty Nhạc nước TDV Việt Nam. Hoàn thiện tháng 10/2021. Công trình đài phun nước trên hồ với thiết kế đơn giản, tiết kiệm chi phí mà vẫn đảm bảo thẩm mỹ, đẹp mắt. Phù hợp để lắp đặt cho các khu vực sông hồ công viên, thành phố, các địa danh cơ quan, công sở, hành chính…

Tham khảo các công trình đài phun nước phao nổi khác được TDV lắp đặt:

Mô tả đài phun nước phao nổi

Hệ thống phun nước phao nổi được lắp đặt chuyên dụng cho các khu vực sông hồ. Thông thường các con sông, hồ nước tự nhiên có mực nước không ổn định vì phụ thuộc vào thủy triều, thời tiết, khí hậu… Vì thế nếu lắp đặt những giàn phun nước thông thường, khi nước lên xuống sẽ ảnh hưởng đến hoạt động của đài phun. Bởi đặc điểm của đài phun nước đó là các miệng vòi phun phải luôn cao hơn mặt nước từ 5-7cm, và hệ thống máy bơm phải chìm hoàn toàn dưới nước. Nếu nước quá cao làm ngập đài phun thì vòi phun sẽ không thể hoạt động, nếu nước quá cạn có thể làm cháy bơm nếu chạy không tải.

Do đó, lắp đặt đài phun nước phao nổi chính là lựa chọn tối ưu cho các hệ thống sông hồ.

Hệ thống phun nước phao nổi trên hồ điều hòa Mai Dịch – Hà Nội

Quy trình thiết kế đài phun nước phao nổi hình tròn

Hồ tại thị trấn Vụ Bản, huyện Lạc Sơn, tỉnh Hòa Bình là hệ thống hồ nước tự nhiên có diện tích khá lớn. Sau khi tiếp nhận yêu cầu của khách hàng cần lắp đặt hệ thống đài phun nước trên hồ. TDV đã cử cán bộ kỹ thuật đến công trình khảo sát mặt bằng và sau đó lên phương án thiết kế đài phun nước như sau:

Bước 1: Lên ý tưởng, phương án thiết kế đài phun nước phao nổi hình tròn

Đài phun nước được thiết kế kiểu dáng tròn, với 3 hiệu ứng phun đơn giản. Bao gồm hiệu ứng phun cột nước lớn chính giữa tâm, bao quanh là vòng phun nước dạng thẳng, và ngoài cùng là giàn phun nhao ra. Kết hợp phun nước với đèn Led đổi màu tự động. Các thiết bị chính lắp đặt cho hệ thống đài phun nước sẽ bao gồm:

Vòi phun tia nước Comet tạo tia nước trong, hiệu TDV Fountain
Vòi phun cột nước lớn Hollow Jet hiệu TDV Fountain
Đèn Led âm nước dạng chân đế, đổi màu tự động RGB, chống nước chống bụi hoàn toàn, hiệu TDV Fountain
Máy bơm chìm nước nhập khẩu Ấn Độ, hiệu MBH.

Bước 2: Thiết kế bản vẽ đài phun nước phao nổi hình tròn 2D

Sau khi lên phương án thiết kế sơ bộ chúng tôi tiến hành thiết kế bản vẽ kỹ thuật chi tiết (bản vẽ bố trí thiết bị vòi, bơm, đèn).

Đài phun nước phao nổi hình tròn lắp tại thị trấn Vụ Bản

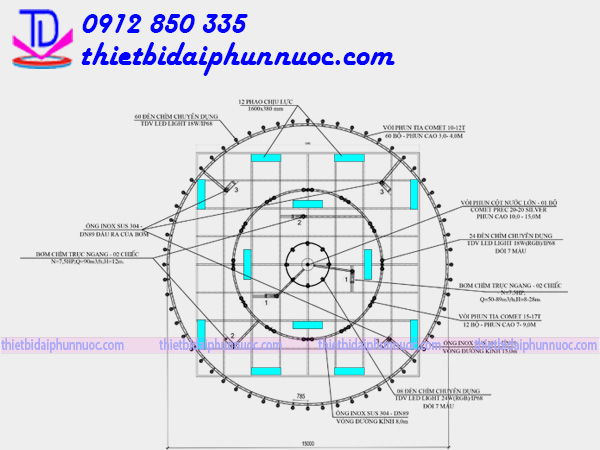

Bản vẽ thiết kế đài phun nước trên hồ tại Hòa Bình 2D

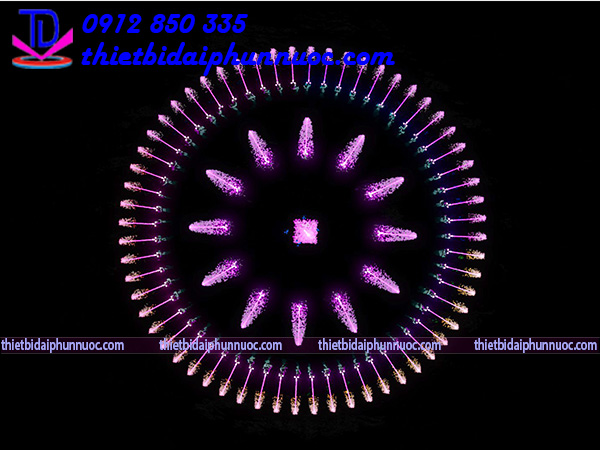

Bước 3: Dựng phim hiệu ứng phun nước mô phỏng 3D sống động

Dựa trên bản vẽ thiết kế 2D, kiến trúc sư TDV sẽ thực hiện dựng phim mô phỏng các hiệu ứng và kịch bản phun 3D.

: Dựng phim mô phỏng đài phun nước trên hồ

: Thiết kế mô phỏng đài phun nước phao nổi

Bước 4: Lập bảng báo giá chi tiết và gửi khách hàng phê duyệt

Bảng báo giá cung cấp thiết bị sẽ bao gồm:

Báo giá hệ thống vòi phun nước
Báo giá hệ thống máy bơm chìm nước
Báo giá hệ thống đèn Led âm nước
Báo giá hệ thống tủ điện điều khiển
Báo giá hệ thống giàn ống Inox và các phụ kiện
Báo giá chi phí vận chuyển, nhân công

Bước 5: Ký kết hợp đồng thi công lắp đặt đài phun nước phao nổi hình tròn

Sau khi thống nhất được phương án thiết kế và báo giá, 2 bên sẽ thực hiện ký kết hợp đồng thi công lắp đặt.

Quy trình thi công đài phun nước phao nổi hình tròn

Bước 1: Chuẩn bị vật tư, thiết bị tại xưởng

Toàn bộ hệ thống thiết bị sẽ được chuẩn bị, lắp ráp tại xưởng sản xuất của TDV. Các hệ thống giàn ống Inox sẽ được hàn và uốn sẵn theo từng phần để khi vận chuyển đến công trình chỉ cần lắp ráp theo đúng hình dạng trên bản vẽ. Hệ thống tủ điện điều khiển được đấu nối hoàn chỉnh, bên trong là các thiết bị điều khiển.

Bước 2: Vận chuyển thiết bị đài phun nước phao nổi đến công trình

Sau khi hoàn thiện tập kết đầy đủ thiết bị đài phun nước, tiến hành vận chuyển đến công trình.

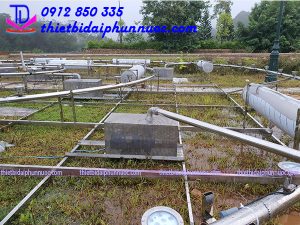

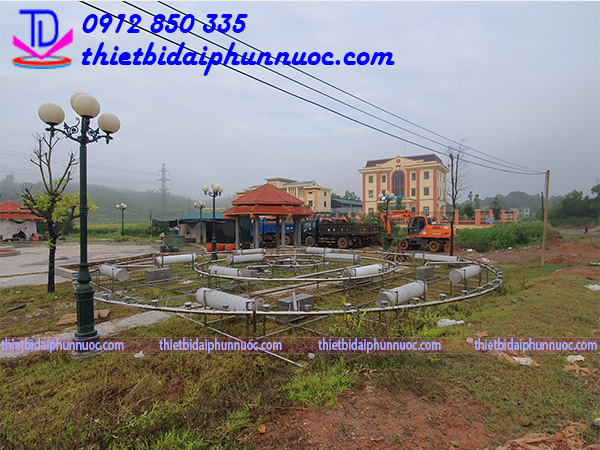

Bước 3: Lắp đặt hệ thống đài phun nước phao nổi tại công trình

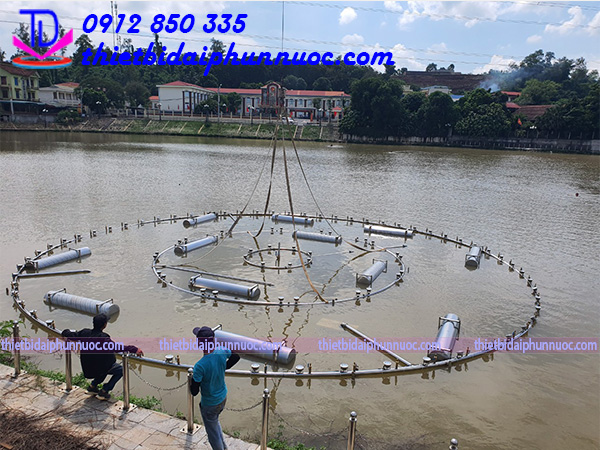

Chúng tôi thực hiện lắp đặt hoàn thiện toàn bộ hệ thống trên bờ trước, sau khi hoàn thiện sẽ dùng cần cẩu chuyên dụng để hạ giàn phun xuống hồ.
