Nguyên lý, cấu tạo đài phun nước âm sàn, nhạc nước nghệ thuật

Cấu tạo đài phun nước âm sàn, bể nổi, phao nổi, nhạc nước nghệ thuật chi tiết. Mô tả bằng hình ảnh mô phỏng 3D và hình ảnh thi công thực tế của công ty TDV Việt Nam. Chia sẻ những chủng loại thiết bị đài phun nước phù hợp với từng loại đài phun.

Đài phun nước là điểm nhấn giàu tính nghệ thuật trong cảnh quan hiện đại từ khu sân vườn gia đình tới công viên, quảng trường… Nhưng một đài phun đẹp và bền không tự nhiên xuất hiện mà cần được xây dựng từ một bản thiết kế “chất lượng”. Cùng với đó là cách chọn hiệu ứng nước, ánh sáng, tính toán thủy lực, cấu tạo bể, hệ thống điều khiển, lọc tuần hoàn, chống thấm… Nói cách khác, thiết kế đài phun nước là nền móng cho thẩm mỹ & sự an toàn cũng như sự bền bỉ của một công trình đài.

Thiết kế đài phun nước – nền tảng để xây dựng một công trình bền đẹp

Thấu hiểu được tầm quan trọng của một bản thiết kế đài phun nước TDV luôn chú trọng bước ban đầu này. 100% khách hàng đến với chúng tôi đều được tư vấn và đưa ra bản thiết kế 2D & 3D sau đó mới chốt phương án thi công cụ thể.

1. Tầm quan trọng của thiết kế đài phun nước

Thiết kế đài phun nước không đơn thuần là việc vẽ bản vẽ kỹ thuật hay chọn vòi phun đẹp mà đó còn là bước đầu tạo dựng giá trị thẩm mỹ, tính năng vận hành, độ bền, tiết kiệm chi phí… Một bản thiết kế chuẩn có thể giúp chủ đầu tư tránh nhiều rủi ro, tối ưu hiệu quả và tăng tính thuyết phục về mặt đầu tư. Những lý do dưới đây sẽ giúp bạn lý giải chi tiết hơn:

1.1. Thẩm mỹ & bản sắc cảnh quan

Một bản thiết kế được thiết kế bài bản sẽ tạo nên những dấu ấn nghệ thuật hài hòa với không gian sử dụng. Khả năng bố trí đèn chiếu phù hợp, tia nước, khối hình và ánh sáng khiến cả đài phun nước sẽ trở nên sinh động và lôi cuốn ánh nhìn. Nếu có thêm sự kết hợp khéo léo giữa hình khối tròn, elip hay độ cao tia nước biên độ nhịp cùng với thứ tự hiệu ứng… thì điều đó sẽ là điểm cộng tuyệt vời tạo điểm nhấn cho công trình của bạn.

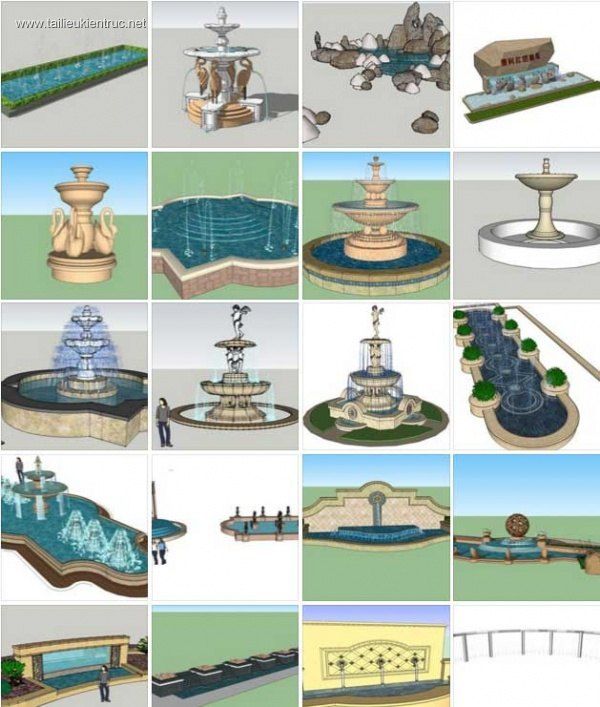

Thiết kế đài phun nước bản 3D giúp khách hàng có thể thấy được quy mô công trình

1.2. Kỹ thuật & vận hành ổn định

Thiết kế cần đảm bảo đầy đủ các yếu tố kỹ thuật: lưu lượng vòi phun, cột áp, vị trí máy bơm chìm, hệ thống thoát nước, tránh gió ảnh hưởng khi thiết kế sàn phun nước, hay xác định rõ bể âm hay nổi, kết cấu chịu lực… Bản vẽ kỹ thuật chi tiết – từ vị trí vòi đến sơ đồ đường ống – sẽ giúp thi công nhanh và chính xác hơn. Các hướng dẫn kỹ thuật, thi công cũng nhấn mạnh chuỗi từ khảo sát đến ý tưởng – hồ sơ ý tưởng – chạy thử 1 quy trình bắt buộc để đảm bảo độ tin cậy.

1.3. Chi phí đầu tư & chi phí vòng đời

Bên cạnh thẩm mỹ, một bản thiết kế chuẩn giúp tính toán chính xác số lượng thiết bị, vật tư cần dùng, tránh phát sinh phế liệu hoặc lắp sai dẫn đến tốn chi phí điều chỉnh. Thiết kế cũng giúp lập dự toán rõ ràng cho chủ đầu tư và dễ so sánh giữa nhiều đơn vị thi công. Bản thiết kế còn cho phép mô phỏng kịch bản vận hành – Ví dụ đèn LED hiệu suất cao, tiêu chuẩn kín nước… từ đó tính toán chi phí gần sát nhất.

2. Cấu tạo đài phun nước bể nổi

2.1. Đài phun nước bể nổi là gì?

Đài phun nước bể nổi là những hệ thống đài phun có bể chứa lộ thiên, với các kiểu dáng bể thông dụng như hình tròn, chữ nhật, đa giác, elip… Các thiết bị được lắp đặt trong lòng bể.

2.2. Cấu tạo:

• Vòi phun đài phun nước: có thể lắp được hầu hết các loại vòi phun. Tùy vào quy mô kích thước đài phun để lựa chọn các loại vòi phù hợp.
• Đèn LED âm nước: có thể lắp đặt đèn bánh xe hoặc đèn chân đế. Đèn Led bánh xe được lắp đặt trực tiếp cùng vòi phun và sử dụng cho loại vòi có kiểu phun thẳng đứng. Đèn chân đế điều chỉnh được góc rọi nên thường lắp đặt cạnh vòi phun để chiếu sáng tia nước, hoặc lắp ở thành bể.
• Máy bơm chìm nước: thường là loại máy bơm chìm nước trục ngang. Có thể cần xây hố bơm hoặc lắp thêm lưới chắn rác để tránh vấn rác làm tắc bơm.
• Tủ điện đài phun nước điều khiển: Được lập trình sẵn các hiệu ứng. Nếu đặt tủ ngoài trời nên sử dụng loại tủ 2 lớp cánh được sơn tĩnh điện 2 mặt.
• Hệ thống ống dẫn: Thường sử dụng loại ống inox, dễ uốn và bền hơn loại ống nhựa.
• Các phụ kiện: tùy vào yêu cầu về hiệu ứng của đài phun để lắp đặt thêm phụ kiện. Ví dụ để làm nhạc nước hay đài phun lập trình thì cần lắp van điện từ, biến tần, cảm biến gió, cảm biến nước… Máy tính hay dàn loa nhạc nước đi kèm.

3. Cấu tạo đài phun nước âm sàn

3.1. Đài phun nước âm sàn là gì?

Khác với đài phun bể nổi, các sàn phun nước có hệ thống bể nước đặt ngầm dưới mặt sàn, và toàn bộ thiết bị cũng được lắp đặt chìm trong lòng bể. Nước được phun lên mặt sàn sau đó lại chảy xuống bể qua các rãnh thu nước. Khi không hoạt động thì mặt sàn được tận dụng để đi lại như bình thường. Khi phun nước có thể sử dụng như sân chơi cho trẻ em.

3.2. Cấu tạo sàn phun nước.

Mặt bích của đèn LED âm nước DMX . Hiện nay chúng tôi sử dụng loại đèn LED dạng bánh xe, có sẵn rãnh thoát nước trên mặt, ở giữa tâm đèn có lỗ ren để lắp vòi phun nước. Giúp thuận tiện và dễ dàng cho việc lắp đặt.

• Vòi phun nước sử dụng để lắp đặt cho sân phun nước là những loại có kiểu phun thẳng đứng. Như vòi phun sủi bọt khí, vòi phun cây thông, vòi phun tia nước, vòi phun hình đài hoa…
• Máy bơm chìm nước, thường là loại nằm ngang. Có thể xây hố bơm tùy vào thiết kế đài phun nước và chủng loại máy bơm.
• Lưới chắn rác: Có tác dụng ngăn rác hay lá cây trên mặt sàn theo rãnh chảy xuống bể nước. Hạn chế việc làm tắc máy bơm.
• Van kiểm soát lưu lượng bơm. Có tác dụng điều chỉnh độ cao mong muốn của vòi phun nước.
• Thu nước tràn. Có tác dụng giữ mực nước cao nhất trong bể. Rất cần thiết trong trường hợp mưa lớn hay khi có sự cố.
• Ống thoát đáy. Cần vệ sinh hồ định kỳ bằng việc mở van số 7 để thoát sạch nước dẫn ra ống thoát nước chung.
• Van xả nước của sàn phun nước
• Cảm biến mực nước. Khi mực nước thực tế xuống dưới mực nước tràn, cảm biến mực nước sẽ kích hoạt van điện từ số 9 và cấp đủ nước cho đài phun.
• Van solenoid, van điện từ châm nước tự động khi bể xuống dưới mực nước tràn nhờ cảm biến mực nước.
• Van tay. Dùng để mở nước sạch trong trường hợp vệ sinh bể.
• Van cấp. Kết nối với hệ thống cấp nước.
• Van duy trì trong cửa nạp, ngăn không cho nước từ đài phun quay trở lại hệ thống cấp nước chung.
• Ống thu nước về bể
• Hộp nối điện tiêu chuẩn IP68. Với phụ kiện này giúp các dây cáp đi từ bên ngoài vào bên trong bể chứa mà không bị nước xâm nhập.
• Tủ điện điều khiển. Được đấu nối và lập trình sẵn các hiệu ứng, cài đặt thời gian chạy…
• Cảm biến gió. Khi gió quá lớn vượt quá mức quy định thì máy đo tốc độ gió sẽ làm giảm chiều cao của cột nước. Hoặc tắt hoàn toàn, nhằm hạn chế cột nước bị gió thổi văng ra ngoài phạm vi của sàn phun nước.

4. Cấu tạo đài phun nước phao nổi

4.1. Đài phun nước phao nổi là gì?

Nếu như trên cạn có đài phun nước phao nổi, âm sàn thì dưới nước sẽ có hệ thống phun phao nổi. Hệ thống này thường được lắp đặt cho các vùng sông, hồ lớn, có mực nước thay đổi thường xuyên. Phao nổi sẽ giúp đài phun tự điều chỉnh độ cao theo con nước.

4.2. Cấu tạo đài phun nước phao nổi:

• Hệ thống phao nổi: thường là bằng nhựa, có tác dụng nâng đỡ toàn bộ giàn phun nổi lên trên mặt nước, và tự điều chỉnh lên xuống theo con nước.
• Vòi phun nước: Với địa hình sông hồ thường có mặt nước thoáng, rộng. Có thể lắp đặt không giới hạn các loại vòi, thậm chí những vòi có cột nước cao vài chục mét hoặc loại múa vẫy xoay 360 độ.
• Đèn LED đài phun nước
• Máy bơm chìm nước
• Hệ thống ống dẫn
• Tủ điện điều khiển: được đặt trên bờ tại vị trí thuận tiện để thao tác
• Các phụ kiện.

5. Cấu tạo đài phun nước mini



Đài phun nước mini có kích thước nhỏ, cấu tạo đơn giản nhất. Thường lắp đặt tại các khu vực sân vườn, trong nhà, lối đi lại hay trang trí tiểu cảnh cho khách sạn, biệt thự, nhà hàng… Cấu tạo thường chỉ bao gồm máy bơm chìm mini, ống dẫn nước nhỏ nối trực tiếp với vòi phun, và có thể kèm đèn Led âm nước.

Những loại vòi phun nước thường dùng đó là vòi phun sủi bọt khí, vòi phun cây thông, vòi phun hình nấm…

6. Cấu tạo nhạc nước nghệ thuật



Nhạc nước nghệ thuật là phiên bản hiện đại nhất, cải tiến nhất của các hệ thống đài phun. Ngoài việc phun nước thông thường còn kết hợp cùng hiệu ứng ánh sáng và âm thanh, tạo nên màn trình diễn múa nước hoàn hảo.

Về cấu tạo nhạc nước nghệ thuật, ngoài các hệ thống thiết bị cơ bản cần thiết thì cần lắp đặt thêm các hệ thống sau:

6.1. Phần lập trình, điều khiển nhạc nước bao gồm:

• Van điện từ
• Biến tần
• Bộ điều khiển chạy hiệu ứng nhạc nước, kết nối với máy tính để nhận dữ liệu điều khiển
• Kênh điều khiển biến tần, van điện từ, đèn Led chạy theo hiệu ứng nhạc nước
• Phần mềm lập trình biên đạo nhạc

6.2. Phần âm thanh, máy tính:

• Bộ máy tính điều khiển hệ thống
• Bộ âm ly
• Bộ trộn âm thanh
• Loa nhạc nước

Mọi thắc mắc hay cần tư vấn khách hàng vui lòng liên hệ trực tiếp công ty TDV Việt Nam để được hỗ trợ

7. Quy trình thiết kế đài phun nước

Mỗi một bản thiết kế đều được đội ngũ kỹ thuật thực hiện với 1 quy trình hoàn hảo đảm bảo không để xảy ra sai sót ảnh hưởng tới quá trình thi công và chất lượng công trình về sau.

Bước 1:  Khảo sát & thu thập yêu cầu

Đầu tiên để có một bản thiết kế đài phun nước là cần phải khảo sát đo đạc kích thước và địa hình. Những yếu tố như nguồn điện, hướng gió, hướng nước, điều kiện nền móng cũng không thể bỏ qua.

Sau khi khảo sát đội ngũ TDV sẽ tham khảo và ghi nhận ý kiến của chủ đầu tư về mong muốn phong cách thẩm mỹ, chi phí đầu tư, quy mô công trình… 2 bên sẽ cùng thống nhất để đạt được kết quả tốt nhất.

Bước 2: Ý tưởng & phối cảnh 2D/3D

TDV sẽ đề xuất thiết kế bố cục bể, độ cao, nhịp phun dải màu ánh sáng sau đó dựng mô hình 2D/3D hoặc video để chủ đầu tư có thể thấy được mô phỏng công trình của mình sau khi hoàn thiện sẽ được vận hành như thế nào. Nếu như công trình có kết hợp thêm nhạc nước sẽ được phác thảo sơ bộ kịch bản biểu diễn về đêm.

Bước 3: Tính toán thủy lực & chọn thiết bị

Chiều cao tia nước cũng được tính toán phù hợp với công trình diện tích cũng như mong muốn của chủ đầu tư. Đội ngũ kỹ thuật của TDV cũng sẽ xác định áp lực tại vòi từ đó chọn bơm và đường ống, van tương ứng.

Các dạng đèn LED RGB và DMX cũng được lựa chọn dải màu và khả năng đồng bộ hóa, vị trí Driver điều khiển tương ứng. Một bộ điều khiển phù hợp sẽ được tính toán lắp đặt đảm bảo vận hành công trình tối ưu nhất.

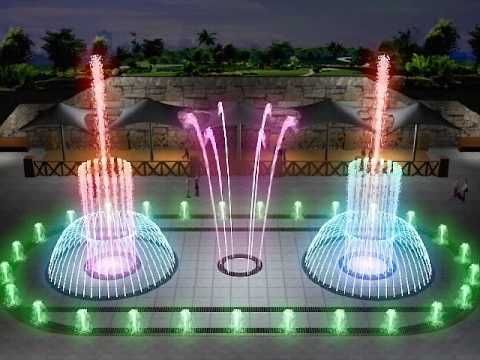

Mỗi bản thiết kế đều mang phong cách riêng phù hợp với công trình

Bước 4: Hồ sơ kỹ thuật & dự toán

Bước cuối cùng của thiết kế đài phun nước chính là hoàn thiện bản vẽ chi tiết (bể – ống – điện – đèn – điều khiển – chống thấm – thoát nước), kèm bảng dự toán theo hạng mục. Đây cũng được coi là “hợp đồng kỹ thuật” giữa các bên và là cơ sở đối chiếu khi thi công.

Trong quá trình này chủ đầu tư hoàn toàn có thể đưa ra những phản hồi, những điểm muốn sửa chữa và mong muốn của mình. Đội ngũ TDV sẽ chỉnh sửa sao cho đạt được thỏa thuận phù hợp nhất.

8. TDV đơn vị thiết kế thi công đài phun nước uy tín trên thị trường

Hơn 20 năm kinh nghiệm trong ngành công ty thiết bị đài phun nước TDV rút ra được kết luận rằng thiết kế đài phun nước không phải là phần phụ mà còn là nền tảng cho công trình đẹp và bền bỉ. Một bản thiết kế tốt sẽ giúp:

– Tối ưu mỹ thuật và hài hòa với không gian.

– Giảm thiểu phát sinh trong thi công – vận hành.

– Nâng cao giá trị trải nghiệm và khả năng duy trì lâu dài.

– Ứng dụng các xu hướng công nghệ mới để tiết kiệm năng lượng, nước và vận hành thông minh.

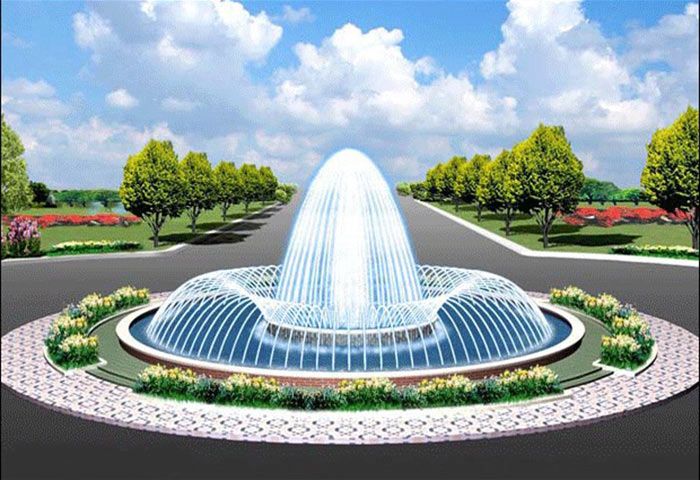

TDV đồng hành cũng quý khách hàng từ thiết kế đến hoàn thiện công trình

TDV tự hào là đơn vị tiên phong trong lĩnh vực thiết kế thi công đài phun nước tại Việt Nam. Chúng tôi cam kết đem tới khách hàng dịch vụ tốt nhất:

– Giải pháp thiết kế tối ưu theo đúng phong cách, nhu cầu và ngân sách của chủ đầu tư.

– Đội ngũ kỹ sư chuyên môn cao nhiều năm kinh nghiệm am hiểu cả kỹ thuật lẫn nghệ thuật cảnh quan.

– Thi công trọn gói – bảo trì dài hạn, giúp công trình luôn vận hành ổn định. Chất lượng đã được minh chứng tại hàng trăm công trình thành công tại công viên, khách sạn, khu đô thị và khu du lịch trên cả nước.

Nếu bạn đang tìm kiếm một đối tác uy tín – chuyên nghiệp – sáng tạo để hiện thực hóa ý tưởng đài phun nước – TDV luôn sẵn sàng đồng hành cùng bạn. Hãy liên hệ ngay hôm nay để nhận được tư vấn thiết kế chi tiết và bản dự toán phù hợp nhất cho công trình.
