Tủ điều khiển đài phun nước đóng vai trò “đầu não” vận hành toàn bộ hệ thống và có nhiệm vụ chín là điều phối máy bơm, đèn LED âm nước, van điện tử, biên tần… đảm bảo cho công trình hoạt động nhẹ nhàng an toàn và bền bỉ. Việc đấu nối tủ điều khiển đài phun nước đúng kỹ thuật không chỉ giúp hệ thống vận hành ổn định mà còn nâng cao tuổi thọ thiết bị, giảm thiểu chi phí bảo trì. Qua bài viết dưới đây TDV sẽ mang đến cho bạn cái nhìn toàn diện về tủ điều khiển, từ cấu tạo, nguyên lý đến quy trình đấu nối và thông số kỹ thuật quan trọng.
1. Khái niệm tủ điện đài phun nước
Tủ điều khiển đài phun nước là thiết bị điện trung tâm chứa toàn bộ linh kiện cần thiết để điều khiển hoạt động của hệ thống phun nước. Tùy theo quy mô công trình, tủ có thể điều khiển thủ công, tự động, hoặc đồng bộ theo nhạc. Một tủ điều khiển chuẩn thường bao gồm:
- Vỏ tủ (thép sơn tĩnh điện hoặc inox)
- Hệ thống aptomat, contactor, rơ-le nhiệt
- Biến tần điều khiển bơm
- Board mạch điều khiển van, đèn LED
- Đồng hồ đo điện áp, dòng điện
- Hệ thống đèn báo, công tắc chế độ ngày/đêm
2. Đấu nối Tủ điều khiển đài phun nước đủ kích thước
Đấu nối Tủ điều khiển đài phun nước đủ kích thước 600×400, 600×800, 1200×1000, 1400×1200, 1600×1200. Cung cấp tủ điều khiển đài phun nước, tủ điều khiển nhạc nước cho các dự án, công trình trên toàn quốc. Bao gồm tủ điều khiển động lực biến tần điện 3 pha, tủ điều khiển van điện từ theo nhạc, tủ điều khiển đèn Led đổi màu theo nhạc.
Quý khách hàng có nhu cầu làm đài phun nước cần tư vấn hoặc hỗ trợ đấu nối tủ điện đài phun nước, hãy liên hệ ngay với công ty TDV Việt Nam. Chúng tôi có đội ngũ kỹ sư lành nghề, có kinh nghiệm làm rất nhiều công trình đài phun nước sẽ hỗ trợ tốt nhất về chuyên môn cho quý khách. Ngoài ra chúng tôi còn nhận thiết kế thi công đài phun nước trọn gói.
Cấu tạo cơ bản một hệ thống tủ điện điều khiển
2. Cấu tạo chung của tủ điều khiển đài phun nước
Tủ điều khiển đài phun nước tại công ty TDV được thiết kế theo tiêu chuẩn IEC76 và tiêu chuẩn TCVN về kỹ thuật điện. Được tính toán sao cho phù hợp với khí hậu thời tiết nhiệt đới ẩm tại Việt Nam.
>> Kích thước tủ điện điều khiển:
Tủ điện có các kích thước khác nhau tùy thuộc vào quy mô và độ phức tạp của đài phun. Các kích thước thường được sử dụng đó là 600×400, 600×800, 1200×1000, 1400×1200, 1600×1200… Nếu công trình quy mô cần hệ thống tủ điện lớn thì chúng tôi sẽ đấu nối các tủ điện kích thước nhỏ và lắp ghép thành hệ thống tủ lớn tại công trường. Việc này sẽ giúp dễ dàng hơn trong khâu vận chuyển và lắp đặt.
>> Mặt ngoài của tủ điện điều khiển:
Vỏ tủ được sơn tĩnh điện chống rỉ sét ngay cả khi được đặt ngoài trời. Mặt tủ được bố trí các thiết bị hiển thị và thao tác dễ dàng cho việc vận hành và theo dõi. Bên ngoài mặt tủ được bố trí các đèn báo pha (đỏ, vàng, xanh), đồng hồ đo dòng, đồng hồ đo điện áp, công tắc chuyển mạch Voltmetter, nút ấn chạy chế độ ban ngày ban đêm, nút Stop…
>> Bên trong tủ điện điều khiển:
Bên trong tủ điện được bố trí lắp đặt các thiết bị điều khiển và bảo vệ hệ thống. Tùy theo chức năng của đài phun mà thiết kế tủ theo kiểu bán tự động hay tự động.
Hệ thống điều khiển đài phun nước bao gồm các bộ phận chính như sau:
- Phần cơ cấu thiết bị đóng cắt: Hệ thống thiết bị đóng cắt của tủ bao gồm điều khiển đóng cắt cho hệ thống bơm và đèn. Các thiết bị bơm chuyên dụng được bảo vệ chống quá tải và ngắn mạch, hoặc các sự cố khác qua các Aptomat, khởi động từ và thiết bị chống đảo pha mất pha MX 100. Hệ thống đèn chiếu sáng màu được bảo vệ bằng Aptomat MCB 2P.
- Phím chức năng đóng mở bằng tay: Tùy theo vị trí của công tắc mà đồng hồ ở chế độ luôn đóng vị trí 1 (ON) luôn ngắt vị trí 0 (OFF) hoặc theo chế độ thiết lập ở giữa (ON+OFF).
- Phần cơ cấu thiết bị điều khiển: Các thiết bị điều khiển và rơ le định thời được thiết kế theo dạng tối giản, bố trí hợp lý thuận tiện cho vận hành và bảo dưỡng.

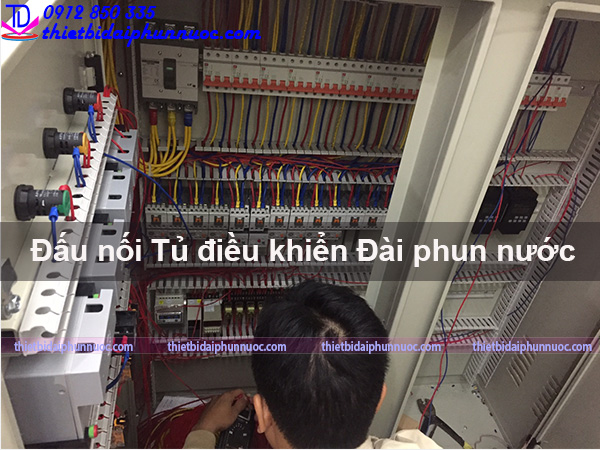

Đấu nối tủ điện điều khiển đài phun nước

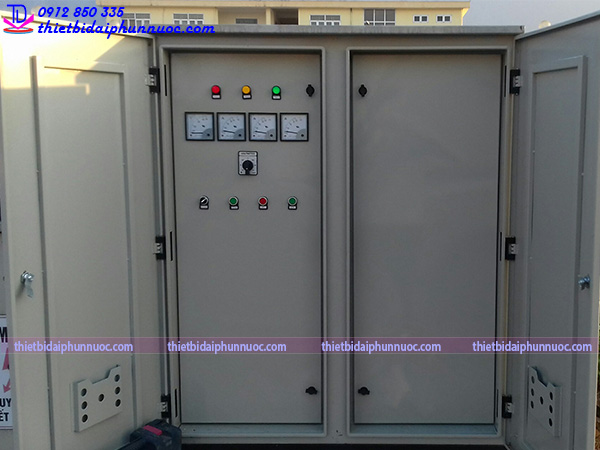

Mặt ngoài tủ điện điều khiển
3. Hình ảnh đấu nối tủ điện đài phun nước

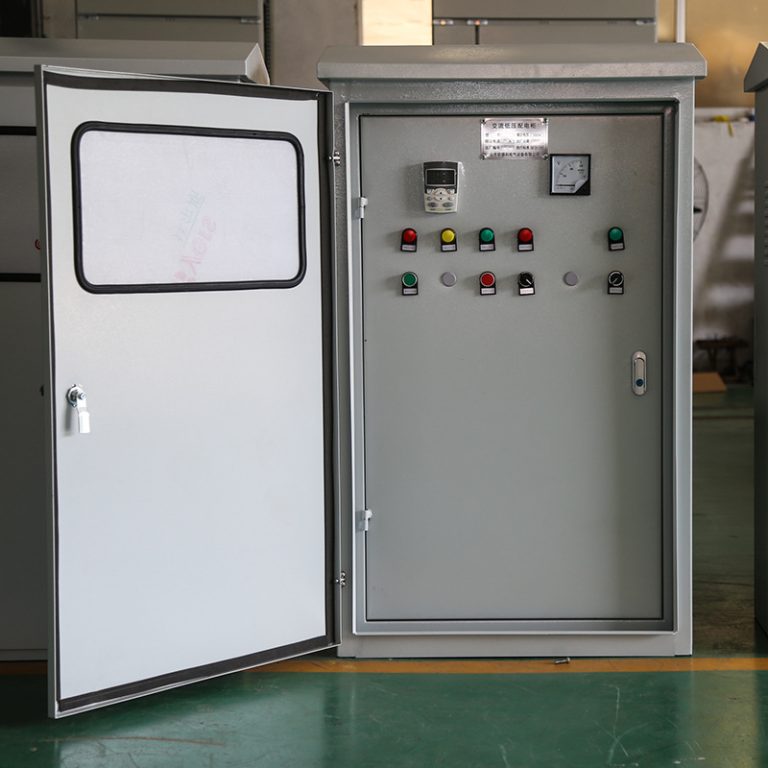

Đấu nối tủ điện điều khiển đài phun nước mini

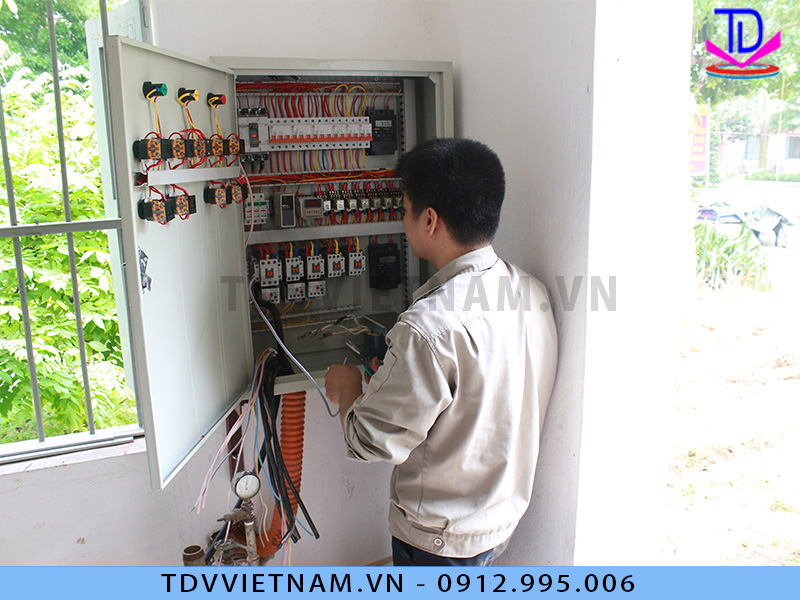

Nhân viên Kỹ thuật TDV đấu nối tủ điện điều khiển đài phun nước lập trình

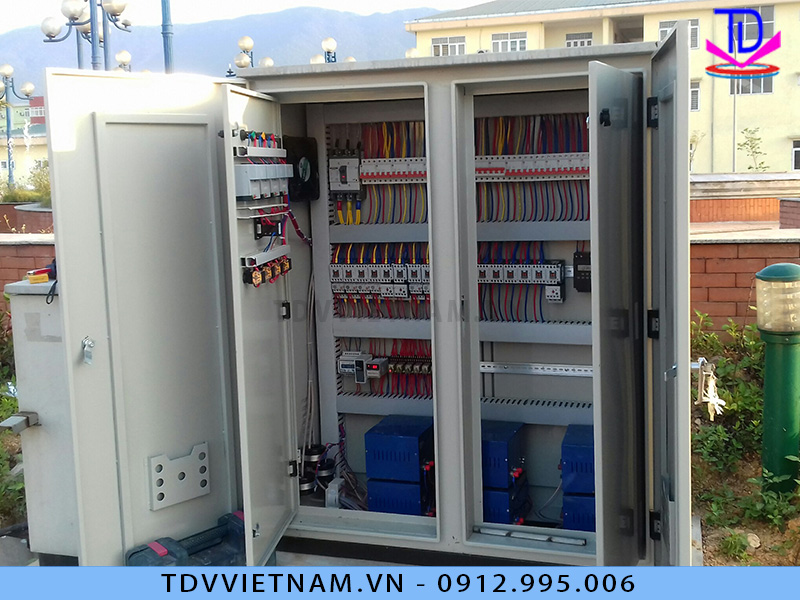

Đấu nối tủ điện công trình nhạc nước
4. Tủ điện đài phun nước bao gồm những gì?
Tủ điều khiển đài phun nước được TDV cung cấp thiết kế theo tiêu chuẩn IEC76 và tiêu chuẩn TCVN về kỹ thuật điện. Được tính toán sao cho phù hợp với khí hậu thời tiết nhiệt đới ẩm tại Việt Nam.
4.1. Các thông số cơ bản của tủ điện đài phun nước
| Thông số | |
| Điện áp đầu vào | 220V – 380V (1 pha hoặc 3 pha) |
| Công suất điều khiển | 1,5kW – 75kW (tùy số lượng bơm) |
| Kích thước tủ phổ biến | 600×400mm, 600×800mm, 1200×1000mm, 1400×1200mm, 1600×1200mm |
| Vật liệu vỏ tủ | Thép sơn tĩnh điện hoặc inox 304 chống gỉ |
| Môi trường làm việc | Ngoài trời, IP54 – IP65 |
| Thiết bị điều khiển | Biến tần, khởi động từ, van điện từ, LED driver |
| Chế độ vận hành | Manual (thủ công), Auto (tự động), Music control (theo nhạc) |
4.2. Phân tích cấu tạo của tủ điện đài phun nước
Tủ điện điều khiển được thiết kế với nhiều kích thước khác nhau, phù hợp cho từng quy mô và mức độ phức tạp của hệ thống đài phun. Một số kích thước phổ biến hiện nay:
- 600×400 mm
- 600×800 mm
- 1200×1000 mm
- 1400×1200 mm
- 1600×1200 mm
Với các công trình có quy mô lớn, hệ thống đòi hỏi nhiều thiết bị điều khiển, thay vì sản xuất một tủ khổng lồ cồng kềnh, kỹ thuật viên thường đấu nối nhiều tủ điện kích thước nhỏ và lắp ghép trực tiếp tại công trường. Cách làm này mang lại lợi ích:
- Dễ dàng vận chuyển, không tốn nhiều nhân công.
- Tiện lợi trong lắp đặt, rút ngắn tiến độ thi công.
- Dễ bảo trì, thay thế từng module riêng biệt khi có sự cố.
4.3. Cấu tạo mặt ngoài của tủ điện điều khiển
Phần vỏ tủ được chế tạo từ thép sơn tĩnh điện hoặc inox 304, giúp chống gỉ sét và chịu được môi trường ngoài trời khắc nghiệt. Các chi tiết bố trí bên ngoài tủ
- Đèn báo pha: Màu đỏ, vàng, xanh giúp nhận biết trạng thái điện áp.
- Đồng hồ đo dòng & đo điện áp: Hỗ trợ theo dõi tình trạng vận hành.
- Công tắc chuyển mạch Voltmetter: Kiểm tra nhanh điện áp từng pha.
- Nút bấm chức năng: Chế độ ban ngày/ban đêm, nút Stop khẩn cấp, công tắc chuyển chế độ Manual/Auto.
Thiết kế này không chỉ an toàn, mà còn tạo sự thuận tiện cho người vận hành, kể cả với những công trình công cộng phải vận hành liên tục như đài phun nước công viên, khách sạn, quảng trường.
4.4. Bên trong tủ điện điều khiển
Bên trong tủ là “trái tim” của hệ thống, nơi lắp đặt các thiết bị điều khiển và bảo vệ. Tùy vào loại đài phun (tự động, bán tự động, nhạc nước) mà tủ sẽ được bố trí linh kiện khác nhau.
– Cơ cấu thiết bị đóng cắt: Máy bơm chuyên dụng được bảo vệ chống quá tải – ngắn mạch bằng Aptomat, khởi động từ và thiết bị chống đảo pha, mất pha MX 100.
Hệ thống đèn LED âm nước được bảo vệ bằng Aptomat MCB 2P để tránh cháy nổ, rò điện.
– Phím chức năng đóng/mở bằng tay – Công tắc 3 vị trí: 1 (ON): Luôn bật; 0 (OFF): Luôn tắt;
Giữa (Auto/Timer): Vận hành theo chế độ cài đặt sẵn.
4.5. Hệ thống điều khiển & rơ-le định thời
– Thiết kế tối giản, bố trí khoa học dễ dàng sử dụng và điều khiển cho cả hệ thống phun nước.
– Đảm bảo dễ dàng bảo dưỡng, sửa chữa – quá trình sử dụng cũng có ít lỗi hơn.
– Có thể lập trình chu kỳ phun nước theo yêu cầu thẩm mỹ: hiệu ứng về ánh sáng, về nhạc nước hay tiến trình bơm nước.
5. Quy trình đấu nối tủ điều khiển đài phun nước
Bước 1: Chuẩn bị
Kiểm tra sơ đồ điện và bố trí thiết bị: chuẩn bị dây cáp, ống luồn, dụng cụ cách điện.
Bước 2: Đấu nối trong nhà máy
+ Đấu nối aptomat, contactor, biến tần theo sơ đồ.
+ Lập trình bộ điều khiển.
+ Test vận hành thử trước khi đưa ra công trường.
Bước 3: Lắp đặt tại công trường
+ Đặt tủ tại phòng kỹ thuật hoặc vị trí khô ráo.
+ Đấu nối máy bơm đài phun nước, đèn LED đài phun nước, van điện từ.
+ Kết nối cảm biến (nếu có).
Bước 4: Chạy thử & bàn giao
Vận hành toàn bộ hệ thống từ 3 – 5 ngày. Sau đó nghiệm thu kết quả và đội ngũ kỹ thuật TDV sẽ tiến hành điều chỉnh hiệu ứng, tốc độ, ánh sáng theo yêu cầu.
Bước cuối cùng sẽ là hướng dẫn vận hành cho chủ đầu tư, đảm bảo công trình ổn định đạt yêu cầu về thẩm mỹ và độ bền bỉ.
– Để duy trì tuổi thọ tủ điện được lâu bên bạn cần lưu ý bảo trì và vệ sinh:
+ Vệ sinh tủ định kỳ 1–2 lần/năm, tránh bụi bẩn, ẩm mốc.
+ Kiểm tra tiếp điểm: Contactor, aptomat, đầu nối.
+ Thay thế thiết bị tiêu hao: LED driver, cầu chì, dây cáp.
+ Test thử chế độ auto/manual để đảm bảo vận hành ổn định.
6. Đơn vị cung cấp và thi công đấu nối tủ điện đài phun nước uy tín
Hiện nay, công ty thiết bị đài phun nước TDV Việt Nam là một trong những đơn vị tiên phong trong lĩnh vực thiết kế thi công nhạc nước, đài phun nước, chế tạo và đấu nối tủ điều khiển đài phun nước. Với đội ngũ kỹ thuật nhiều năm kinh nghiệm, TDV cam kết:
– Tủ điện đạt chuẩn IEC, TCVN.
– Thi công nhanh chóng, bàn giao đúng tiến độ.
– Hỗ trợ vận hành & bảo hành dài hạn.
– Tư vấn miễn phí giải pháp phù hợp từng công trình.
Đấu nối tủ điều khiển đài phun nước là công đoạn quan trọng, ảnh hưởng trực tiếp đến hiệu suất, độ bền và tính thẩm mỹ của công trình. Hãy để TDV đồng hành cùng công trình của bạn – với giải pháp tủ điều khiển hiện đại, an toàn và tối ưu. Chúng tôi không chỉ cung cấp thiết bị đạt chuẩn kỹ thuật, mà còn đảm bảo thi công nhanh chóng, hỗ trợ vận hành và bảo trì lâu dài, giúp công trình luôn hoạt động ổn định và bền vững.
